【51单片机】第十七讲 红外通信
2024.2.2日更新
 一、使用模块
 红外遥控
- 介绍:红外遥控是利用红外光进行通信的设备,由红外LED将调制后的信号发出,由专用的红外接收头进行解调输出。
- 红外LED波长:940nm,红外信号属于电磁波
- 通信协议标准:NEC标准

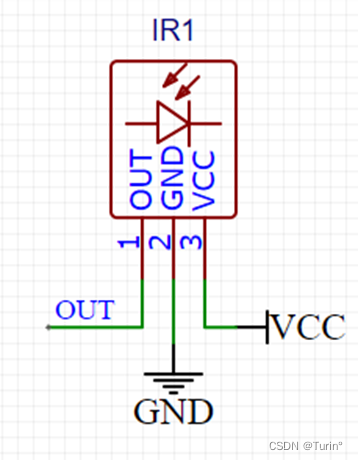

 红外接收管

 二、原理部分
 一、红外通信的原理
- 空闲状态:红外LED不亮,接收头输出高电平
- 发送低电平:红外LED以38KHz频率闪烁发光,接收头输出低电平
- 发送高电平:红外LED不亮,接收头输出高电平
 总而言之,只有红外LED发送38KHZ的闪烁信号时,红外接收头OUT引脚才会对外输出低电平信号
 红外发送–红外接收的本质是调制和解调,在这种条件下,可以过滤掉自然界中的“噪声信号”,只有38KHZ附近的红外信号才能被红外接收头识别转换为对应的低电平。
转换示意图:

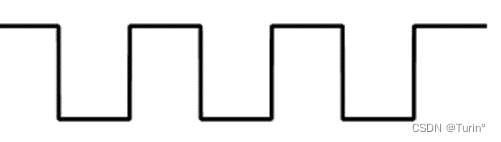

1.红外LED发出的信号

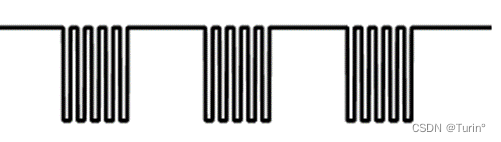

2.红外接收头发出的信号

其中,红外接收头发出的低电平信号的宽度等价于红外LED发送的38KHz信号的时间。
 二、NEC通信的原理
 一、红外NEC协议

在51单片机中,使用NEC通信协议,虽然NEC标准上要求(比如说Start信号)低电平持续时间9ms,高电平持续时间4.5ms,但是stc89c52用红外通信要使用到外部中断,外部中断检测方式有两种:低电平/下降沿,我们这里使用下降沿检测方式,一个完整的Start信号,包含两个下降沿,即触发两次中断,所以只要从第一次中断开始起始,第二次中断判断时间长度,即可分辨是Start还是Repeat信号。
 二、NEC编码

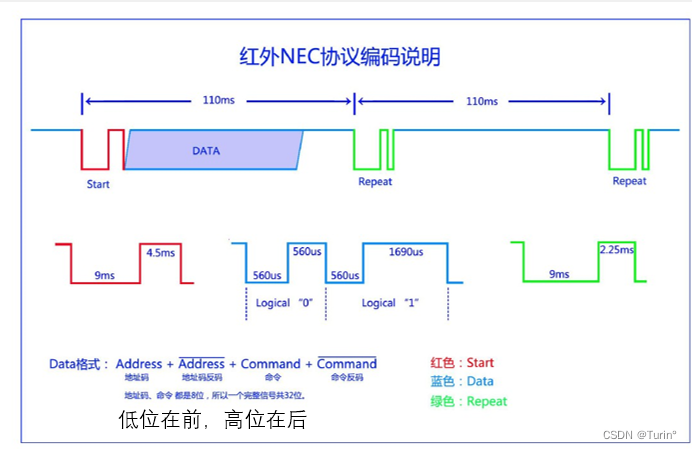

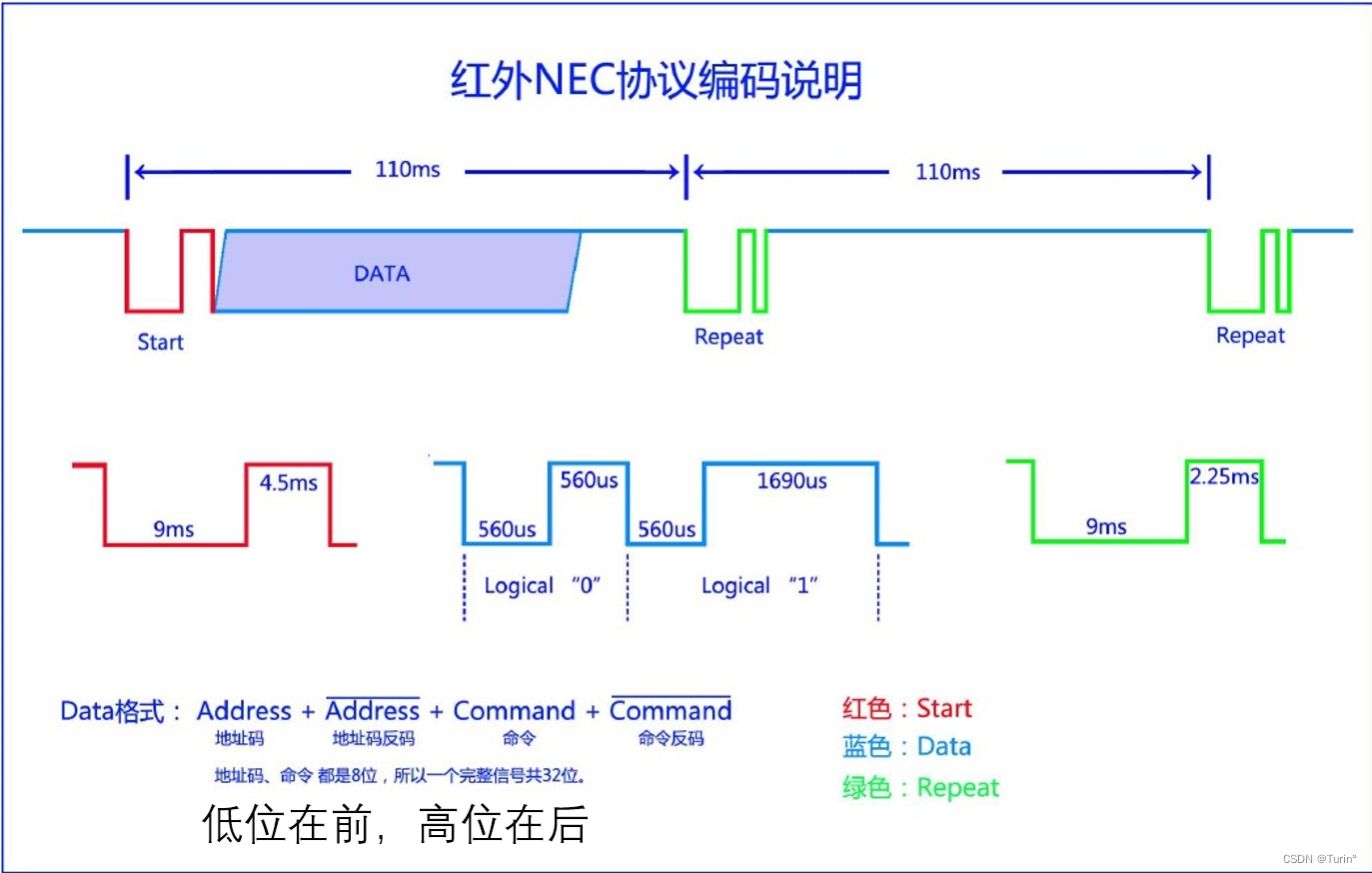

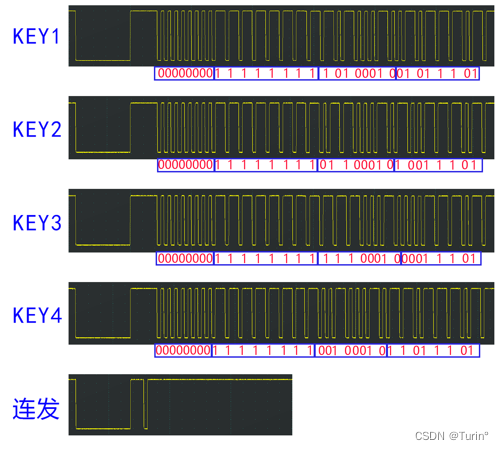

NEC编码包括地址码和命令码,其中地址吗和命令码都会进行一次反码校验。因此,一段完整的NEC数据码一共有4个字节,32位bit

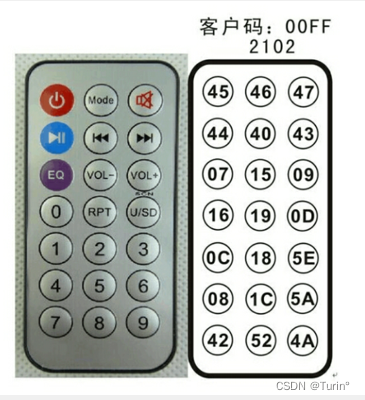

遥控器键码

这里,我们定义地址码为Address,命令码为Command, 完整的数据码为DATA,如果我们按下0,那么发送的Address=0x00; Command =0x16; 那么DATA一共包含0X00,0XFF,0X16,~0X16四个字节的先后数据。
 三、外部中断的原理
- STC89C52有四个外部中断
- STC89C52外部中断有两种方式:下降沿/低电平触发

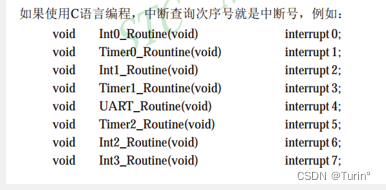

- 中断号

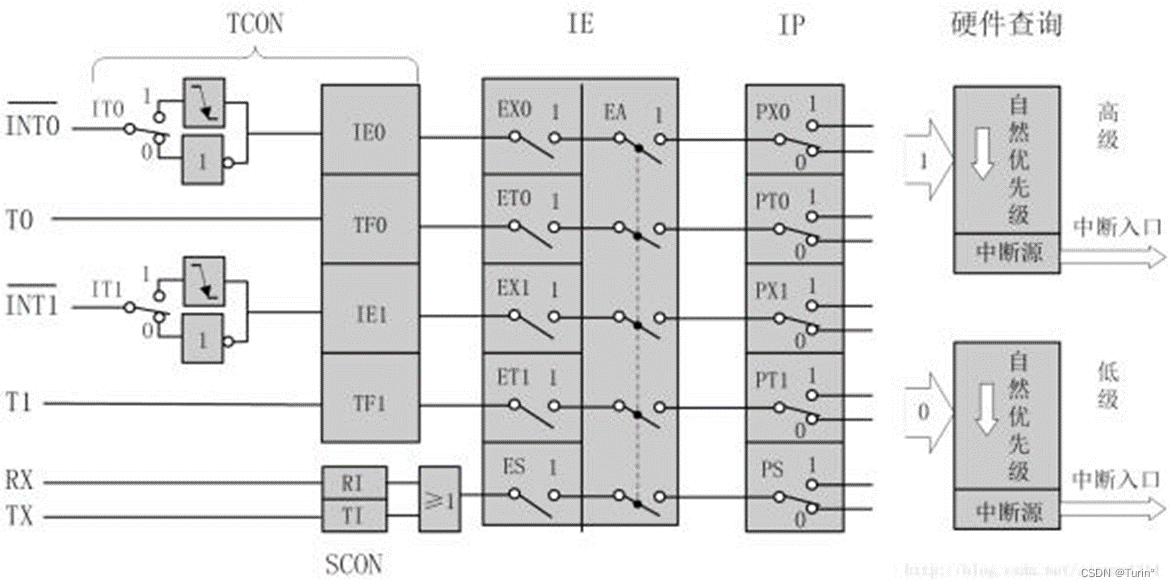

外部中断配置的寄存器:

 三、代码部分
 #重要调试过程
11.0592MHZ和12MHZ的定时器计数速率不一致,硬件电路或者程序运行速度相关问题,可能导致实际的(比如Start命令)宽度并不是很接近于标准的通信协议,需要我们自己去调试,这里我在调试的过程中遇到了一些问题,以下为相关代码和解决方法
外部中断
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21

 |




 unsigned char Num;
 void main()
 {
 LCD_Init();
 Int0_Init();
 while(1)
 {
 LCD_ShowNum(1,1,Num,2);
 }
 }

 void Int0_Rountine(void)	interrupt 0
 {
 Num++;
 }

 |
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24

 |
 /**
 * @brief
 * @param
 * @retval

 */

 void Int0_Init(void)		//@11.0592MHz
 {
 IT0=1;
 IE0=0;
 EX0=1;
 EA=1;
 PX0=1;
 }

 /*
 void Int0_Rountine(void)	interrupt 0;
 {

 }
 */

 |
Timer0计时模块编写,用作跟红外通信相关的编码时序计时

| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55

 |

 void Timer0_Init(void)		//@11.0592MHz
 {
 TMOD &= 0xF0;
 TMOD |= 0x01;
 TL0 = 0x00;
 TH0 = 0x00;
 TF0 = 0;
 TR0 = 0;
 ET0=1;
 EA=1;
 PT0=0;
 }

 void Time0_SetCounter(unsigned int Number)
 {
 TL0=0x0F&Number;
 TH0=0xF0&Number;
 }

 unsigned int Time0_GetCounter()
 {
 unsigned int number;
 number=TL0+TH0;
 return number;
 }

 void Time0_Run(unsigned char Flag)
 {
 if(Flag)
 {
 TR0=1;
 }
 else
 {
 TR0=0;
 }
 }
 /*定时器中断函数模板
 void Timer0_Routine() interrupt 1 //中断子程序
 {

 static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁
 TL0 = 0x66;				//设置定时初始值
 TH0 = 0xFC;				//设置定时初始值
 T0Count++;//每次进入中断子程序,秒控制器自加一
 if(T0Count>=1000)//每1s执行对P2_0的操作
 {
 T0Count=0;
 P2_0 =~P2_0;
 }
 }
 */

 |
红外通信模块
测试结果:红外可以接收,但是无法发送起始命令(按下按键后,LED不亮)
问题分析 :计时器计数的时长不在我们 > if(IR_Time>=13500-500 && IR_Time<=13500+500) < 语句的判断范围内
解决方案:修改if语句的判断范围,使之能检测到Start命令,并用LCD1602显示定时器发送Start命令实际的定时器计数数值IR_Time。
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44

 |


 unsigned char IR_ADDRESS;
 unsigned char IR_State;
 unsigned char IR_Time;

 void IR_Init()//红外中断初始化
 {
 Timer0_Init();
 Int0_Init();
 }

 void Int0_Rountine(void)	interrupt 0 //外部中断函数,使用状态机方法
 {
 if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始
 {
 Timer0_SetCounter(0);
 Timer0_Run(1);
 IR_State=1;
 }

 else if(IR_State==1)//状态1
 {
 IR_Time=Timer0_GetCounter();
 Timer0_SetCounter(0);
 if(IR_Time>=13500-500 && IR_Time<=13500+500)//检测红外管是否发送起始命令
 {
 P2=0;
 IR_State=2;
 Timer0_SetCounter(0);
 }
 else if(IR_Time>=11250-500 && IR_Time<=11250+500)//重复命令
 {
 IR_State=0;
 Timer0_SetCounter(0);
 }
 else
 {
 IR_State=1;//自循环
 }
 }
 }

 |
测试定时器是否正常计数
问题1:延时函数用到12MHZ,需要改写
问题2:   Timer0模块多个函数编写存在问题
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21

 |





 unsigned char Num;//Num只能到255
 void main()
 {
 LCD_Init();
 Timer0_Init();
 Timer0_SetCounter(0);
 Timer0_Run(1);
 Delay(1);
 LCD_ShowNum(1,1,Timer0_GetCounter(),5);
 while(1)
 {

 }
 }

 |
修改后,再次测试…
延时13ms观察定时器计数,通过LCD可以看到,13ms对应的计数居然是12076, 不符合12MHZ的通信要求,由此,我们要重新运算通信时序时长

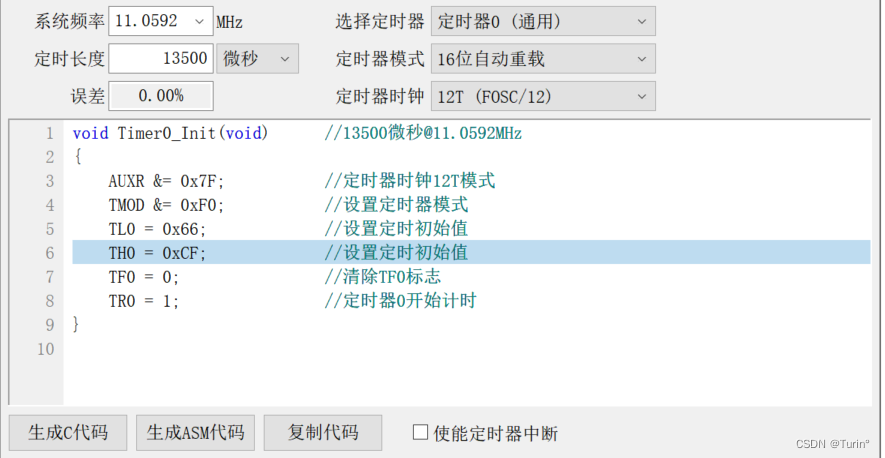

使用时间转换器Timer0_usCount ,对比结果,显示真实的13500ms对应的定时器计数值
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20

 | #include <REGX52.H>#include "Timer0.h"
 #include "Delay.h"
 #include "LCD1602.h"
 #include "INT0.h"
 #include "IR.h"

 unsigned char Num;
 void main()
 {
 LCD_Init();
 Timer0_Init();Timer0_SetCounter(0);Timer0_Run(1);
 Delay(13);
 LCD_ShowNum(1,1,Timer0_GetCounter(),5);
 LCD_ShowNum(2,1,Timer0_usCount(0x66,0xCF),5);
 while(1)
 {

 }
 }

 |

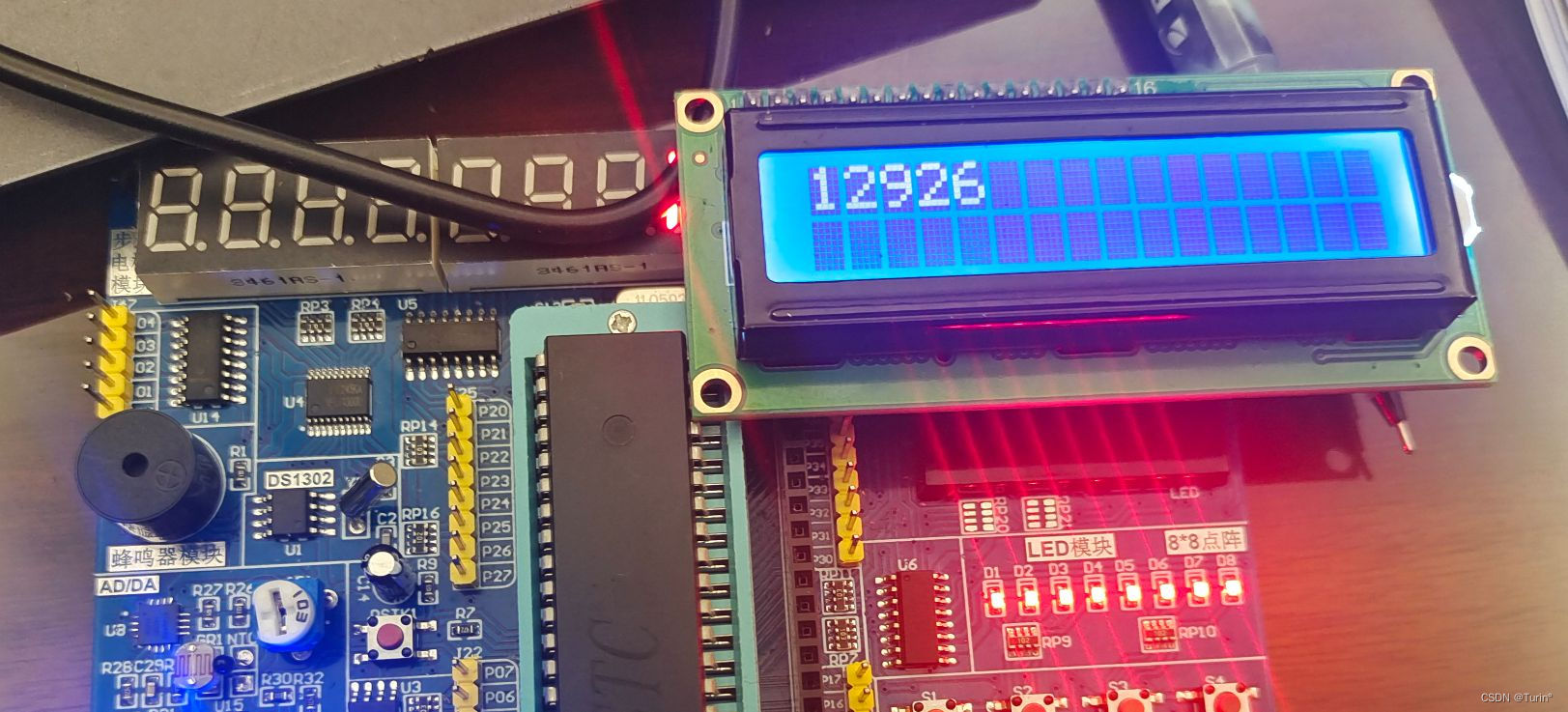

实际红外管,起始命令的时长为"12926"
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51

 |



 unsigned char IR_ADDRESS;
 unsigned char IR_State;

 //unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Time
 unsigned int IR_Time;

 void IR_Init()//红外中断初始化
 {
 Timer0_Init();
 Int0_Init();
 }

 void Int0_Rountine(void)	interrupt 0 //外部中断函数,使用状态机方法
 {
 if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始
 {
 Timer0_SetCounter(0);
 Timer0_Run(1);
 IR_State=1;
 }
 else if(IR_State==1)//状态1
 {
 IR_Time=Timer0_GetCounter();
 Timer0_SetCounter(0);
 if(IR_Time>12926-500 && IR_Time<12926+500)//检测红外管是否发送起始命令
 {
 LCD_ShowNum(1,1,IR_Time,5);
 P2=0;
 IR_State=2;
 Timer0_SetCounter(0);
 }
 else if(IR_Time>=1000 && IR_Time<=2000)//重复命令
 {
 IR_State=0;
 Timer0_SetCounter(0);
 }
 else
 {

 P2_5=1;
 P2_5=0;
 P2_5=1;
 IR_State=1;//自循环
 }
 }
 }

 |
经过对代码的修改后,将程序烧录到单片机上,在LCD1602上显示能够进入>if(IR_Time>12926-500 && IR_Time<12926+500)语句的命令时长<

IR_Time在12926附近浮动,可见用标准的13500作为代码中的时长判断并不合适,同理,后续的其他命令时长(低电平/高电平/Repeat/)也用这种方法测试(调大判断范围、显示真实时长、修改合适的范围)
 一、外部中断
1.外部中断寄存器配置
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24

 |
 /**
 * @brief
 * @param
 * @retval

 */

 void Int0_Init(void)		//@11.0592MHz
 {
 IT0=1;//下降沿触发中断
 IE0=0;
 EX0=1;
 EA=1;
 PX0=1;
 }

 /*
 void Int0_Rountine(void)	interrupt 0;
 {

 }
 */

 |
2.对定时器0进行重编写
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65

 |

 void Timer0_Init(void)		//@11.0592MHz
 {
 TMOD &= 0xF0;
 TMOD |= 0x01;
 TL0 = 0x00;
 TH0 = 0x00;
 TF0 = 0;
 TR0 = 0;
 ET0=1;
 EA=1;
 PT0=0;
 }

 ///TH0 TL0不能随便给Number的,有高低位之分!
 void Timer0_SetCounter(unsigned int Number)
 {
 TH0=Number/256;
 TL0=Number%256;
 }

 //!!!
 unsigned int Timer0_GetCounter(void)
 {
 //number=TL0+TH0;
 return (TH0<<8)|TL0;
 }

 //!!!
 void Timer0_Run(unsigned char Flag)
 {
 //	if(Flag)
 //	{
 //		TR0=1;
 //	}
 //	else
 //	{
 //		TR0=0;
 //	}
 TR0=Flag;
 }

 unsigned int Timer0_usCount(unsigned int TL,unsigned int TH)//时间转换器
 {
 unsigned int us = (0xFF-TH)*16*16 + (0xFF-TL);
 return us;
 }

 /*定时器中断函数模板
 void Timer0_Routine() interrupt 1 //中断子程序
 {

 static unsigned int T0Count;//静态局部变量,保证退出函数之后不销毁
 TL0 = 0x66;				//设置定时初始值
 TH0 = 0xFC;				//设置定时初始值
 T0Count++;//每次进入中断子程序,秒控制器自加一
 if(T0Count>=1000)//每1s执行对P2_0的操作
 {
 T0Count=0;
 P2_0 =~P2_0;
 }
 }
 */

 |
3.红外通信模块
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
 100
 101
 102
 103
 104
 105
 106
 107
 108
 109
 110
 111
 112
 113
 114
 115
 116
 117
 118

 |



 //unsigned char IR_Time; 错误!!!这里定义为字符类型,对应的数值仅有255,对应的13500无法赋值给IR_Time
 unsigned int IR_Time;
 unsigned char IR_State;

 unsigned char IR_Data[4];
 unsigned char IR_Data_p;

 unsigned char IR_DataFlag;
 unsigned char IR_RepeatFlag;

 unsigned char IR_Address;
 unsigned char IR_Command;




 void IR_Init()//红外中断初始化
 {
 Timer0_Init();
 Int0_Init();
 }

 unsigned char IR_GetAdress(void)
 {
 return IR_Address;
 }

 unsigned char IR_GetCommand(void)
 {
 return IR_Command;
 }

 unsigned char IR_GetDataFlag(void)
 {
 unsigned int Flag = IR_DataFlag;
 IR_DataFlag=0;
 return Flag;
 }

 unsigned char IR_GetRepeatFlag(void)
 {
 unsigned int Flag = IR_RepeatFlag;
 IR_RepeatFlag=0;
 return Flag;
 }


 void Int0_Rountine(void)	interrupt 0 //外部中断函数,使用状态机方法
 {
 if(IR_State==0)//起始时,一但红外管检测到按键按下,就会进入外部中断程序,从状态0开始
 {
 Timer0_SetCounter(0);
 Timer0_Run(1);
 IR_State=1;
 }
 else if(IR_State==1)//状态1
 {
 IR_Time=Timer0_GetCounter();
 Timer0_SetCounter(0);
 if(IR_Time>12926-500 && IR_Time<12926+500)//检测红外管是否发送起始命令
 {
 P2=0;
 IR_State=2;
 }
 else if(IR_Time>11250-500 && IR_Time<11250+500)//重复命令
 {
 IR_RepeatFlag=1;
 IR_State=0;
 Timer0_Run(0);

 }
 else
 {
 IR_State=1;//自循环
 }
 }
 else if(IR_State==2)//状态2
 {
 IR_Time=Timer0_GetCounter();
 Timer0_SetCounter(0);
 if(IR_Time>1032-500 && IR_Time<1032+500)//将IR_Data中的某一位置零
 {
 IR_Data[IR_Data_p/8] &= ~(0x01<<(IR_Data_p%8)); // 0x01<<1 0000 0001 0000 0010 ~(0x01<<1) 1111 1110 1111 1101
 //IR_Data_p++/8,对应的值从0到3
 //IR_Data_p++%8,对应的值0~7循环四轮
 IR_Data_p++;//Data的二进制位指针,0~31
 }
 else if(IR_Time>2074-500 && IR_Time<2074+500)
 {
 IR_Data[IR_Data_p/8] |= (0x01<<(IR_Data_p%8)); // 0x01<<1 0000 0001 0000 0010 ~(0x01<<1) 1111 1110 1111 1101
 //IR_Data_p++/8,对应的值从0到3
 //IR_Data_p++%8,对应的值0~7循环四轮
 IR_Data_p++;//Data的二进制位指针,0~31
 }
 else
 {
 IR_Data_p=0;
 IR_State=1;
 }
 if(IR_Data_p>=32)
 {
 IR_Data_p=0;//位指针清零
 if((IR_Data[0] == ~IR_Data[1]) && (IR_Data[2] == ~IR_Data[3]))
 {
 IR_DataFlag=1;
 IR_Address=IR_Data[0];
 IR_Command=IR_Data[2];
 }
 Timer0_Run(0);
 IR_State=0;
 }
 }
 }

 |
3.主函数
运行问题1:在没有>IR_GetDataFlag()||IR_GetRepeatFlag()<的情况下,按下对应的红外按键也会产生连加的现象,这里
//		if(Command==0x15)
//		{
//			Num–;
//		}
//		if(Command==0x09)
//		{
//			Num++;
//		}跳出了>if(IR_GetDataFlag()),只要红外遥控发出信号,红外发送管会产生对应的数据码,只要红外发送管产生单个方波信号,NUM也能自加,正确情况下应该是产生完整的数据码,然后标志位=1,NUM才能加一,这里出现了代码书写逻辑的错误<
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43

 |


 unsigned char Num;
 unsigned char Command,Address;
 void main()
 {
 LCD_Init();
 IR_Init();
 LCD_ShowString(1,1,"ADR  COM  NUM");//tab键会被识别
 LCD_ShowHexNum(2,1,00,2);
 LCD_ShowHexNum(2,6,00,2);
 LCD_ShowNum(2,11,00,3);
 while(1)
 {
 if(IR_GetDataFlag()||IR_GetRepeatFlag())//IR_GetRepeatFlag连加标志位
 {
 Command=IR_GetCommand();
 Address=IR_GetAdress();
 LCD_ShowHexNum(2,1,Address,2);
 LCD_ShowHexNum(2,6,Command,2);
 if(Command==0x15)
 {
 Num--;
 }
 if(Command==0x09)
 {
 Num++;
 }
 LCD_ShowNum(2,11,Num,3);
 }
 //		if(Command==0x15)
 //		{
 //			Num--;
 //		}
 //		if(Command==0x09)
 //		{
 //			Num++;
 //		}
 //		LCD_ShowNum(2,8,Num,2);
 }
 }

 |
修改完成后,运行正常
现象:按下对应的按键,LCD1602上会显示对应的地址码,键码,以及NUM,按下控制NUM加减的按键,NUM会正确地进行自加减,并且具备连加/减地功能
本程序用到了大量函数封装的方法,便于我们进行调用以及参数的判断,模块化编程极大地优化了代码的结构以及可移植性
 二、红外通信+PWM控制电机转速
1.主函数
由于红外通信和PWM都要用到定时器/中断,这里同时使用到STC89C52中的定时器0和定时器1,使用定时器/红外中断时要注意区分优先级
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35

 |




 unsigned char Num;
 unsigned char Command,Address;
 unsigned char Speed;

 void main()
 {
 Motor_Init();
 IR_Init();
 while(1)
 {
 Command=IR_GetCommand();
 if(IR_GetDataFlag())
 {
 if(Command==IR_VOL_ADD)
 {
 Speed++;
 Speed%=4;
 }
 }
 switch(Speed)
 {
 case 0:Motor_CompareSet(0);break;
 case 1:Motor_CompareSet(50);break;
 case 2:Motor_CompareSet(75);break;
 case 3:Motor_CompareSet(100);break;
 }
 Nixie(1,Speed);
 }
 }

 |
2.直流电机模块(定时器1)
这里将占空比封装成函数
思考:直接将子模块中的参数封装成函数,和直接调用全局变量的区别?
封装成函数更便于调用
| 12
 3
 4
 5
 6
 7
 8
 9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34

 |


 unsigned char Count,Compare;

 sbit Motor = P1^3;

 void Motor_Init(void)
 {
 Timer1_Init();
 }

 void Motor_CompareSet(unsigned char num)//占空比设置
 {
 Compare=num;
 }


 void Timer1_Routine() interrupt 3 //PWM控速
 {
 TL1 = 0x9C;
 TH1 = 0xFF;
 Count++;
 Count%=100;
 if(Count<Compare)
 {
 Motor=1;
 }
 else
 {
 Motor=0;
 }
 }

 |
现象:按下红外遥控上对应的按键,直流电机速度发生变化
