[51单片机] 第八节 串口通信总结

51单片机中的自动重载概念实际上就是当计数溢出后自动赋初值
同步通信中波特率为通信双方约定好的通信速率

<前置部分>

一、串口简介：

  • 串口是一种应用十分广泛的通讯接口，串口成本低、容易使用、通信线路简单，可实现两个设备的互相通信。
  • 单片机的串口可以使单片机与单片机、单片机与电脑、单片机与各式各样的模块互相通信，极大的扩展了单片机的应用范围，增强了单片机系统的硬件实力。

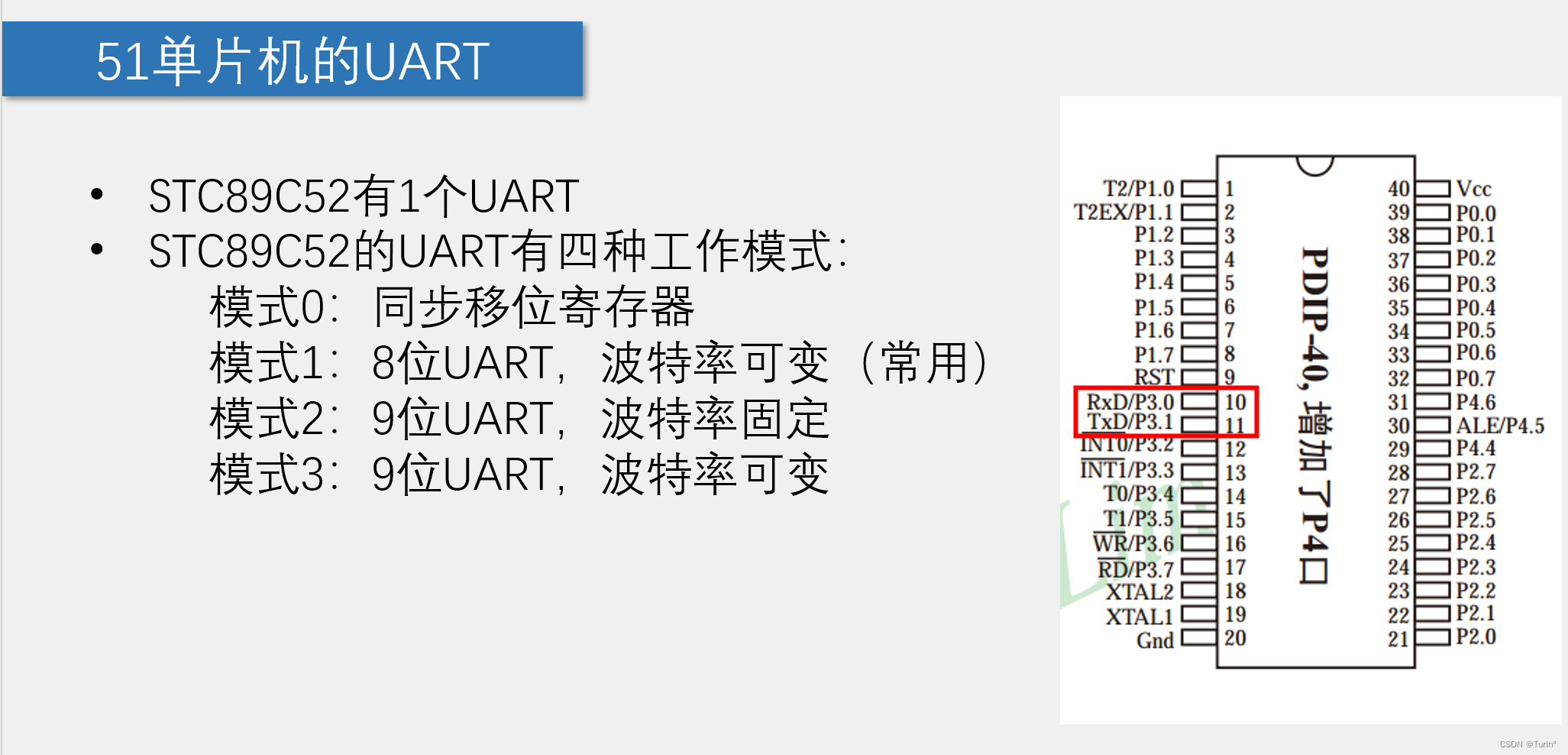

  • 51单片机内部自带UART（Universal Asynchronous Receiver Transmitter，通用异步收发器），可实现单片机的串口通信。

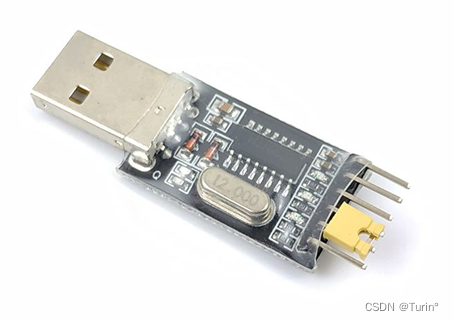

CH340串口模块

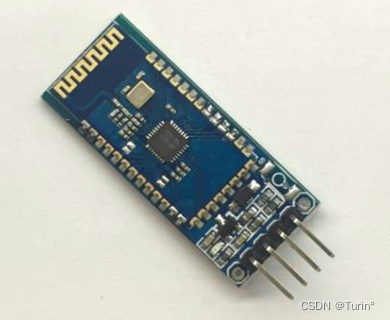

蓝牙串口模块

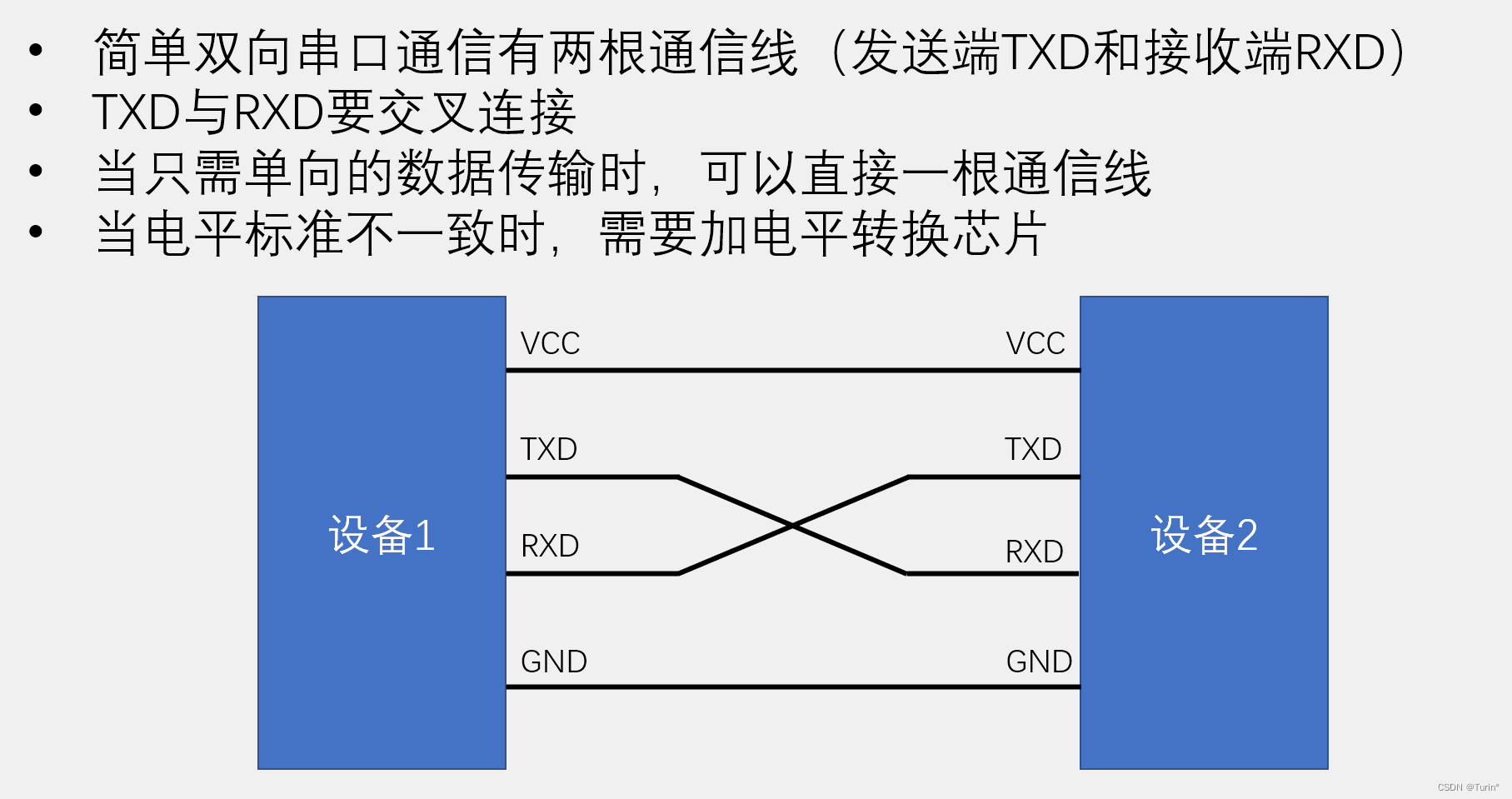

二、串口通信方式：

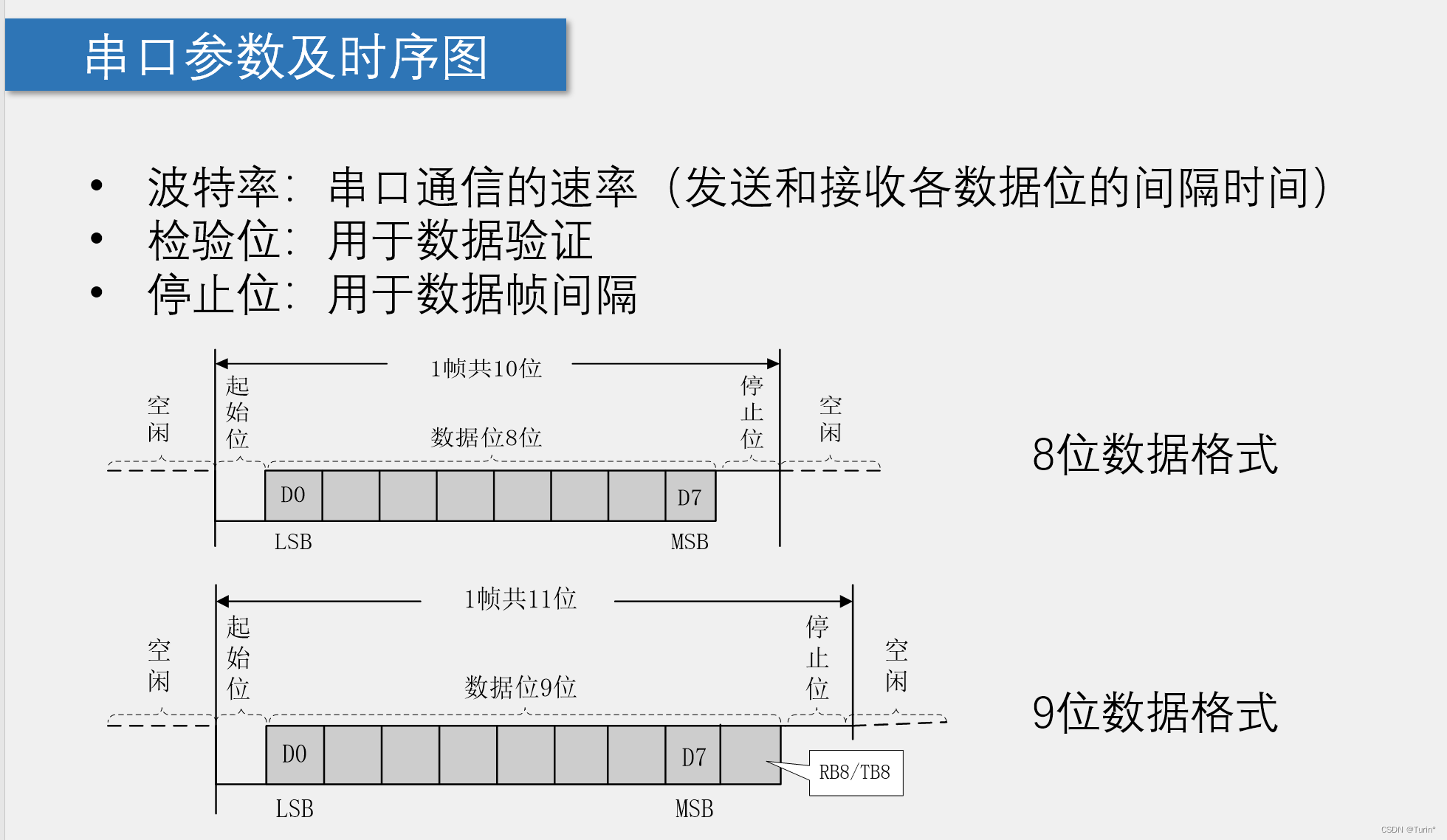

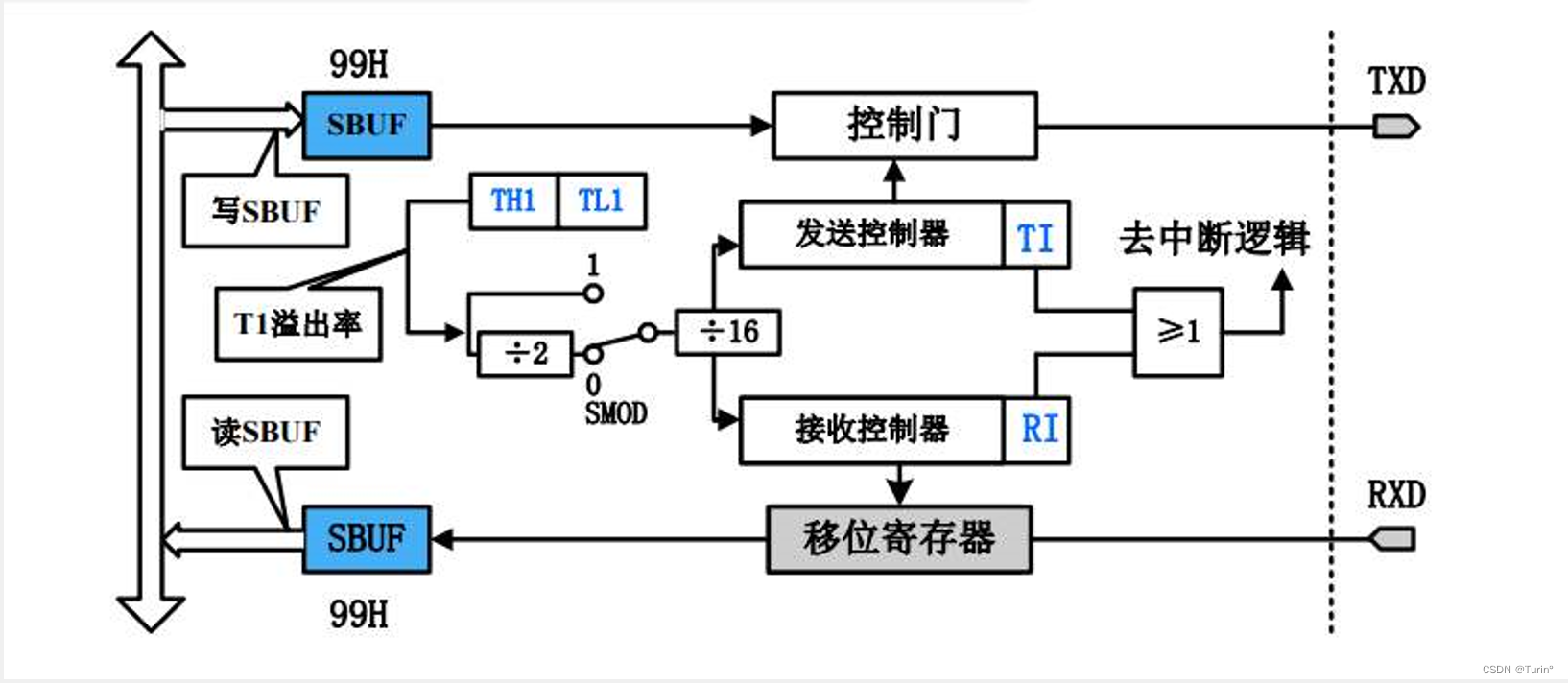

#串口模式图：

  • SBUF：串口数据缓存寄存器，物理上是两个独立的寄存器，但占用相同的地址。写操作时，写入的是发送寄存器，读操作时，读出的是接收寄存器，因此要通过检测TI和RI的信号判断是发送还是接收操作。

ps:用串口端控制发送/接收时，要注意对应上HEX/文本模式

  • HEX模式/十六进制模式/二进制模式：以原始数据的形式显示
  • 文本模式/字符模式：以原始数据编码后的形式显示

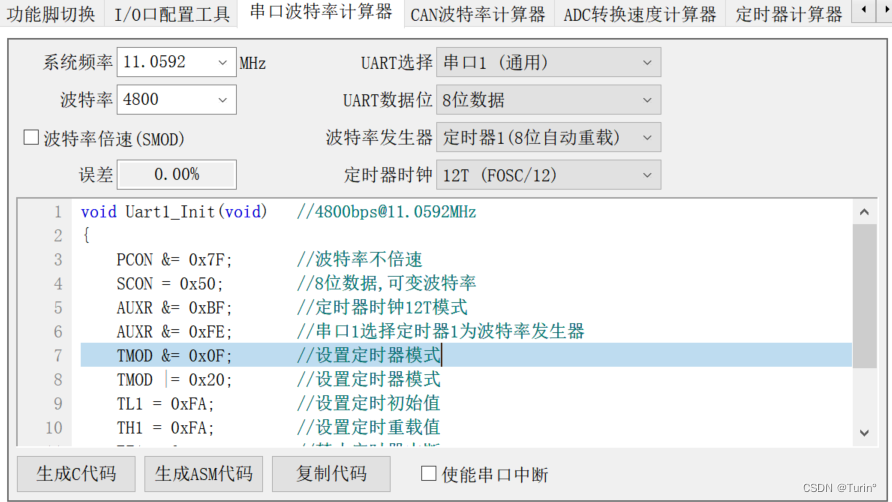

# stc-isp 串口波特率代码生成

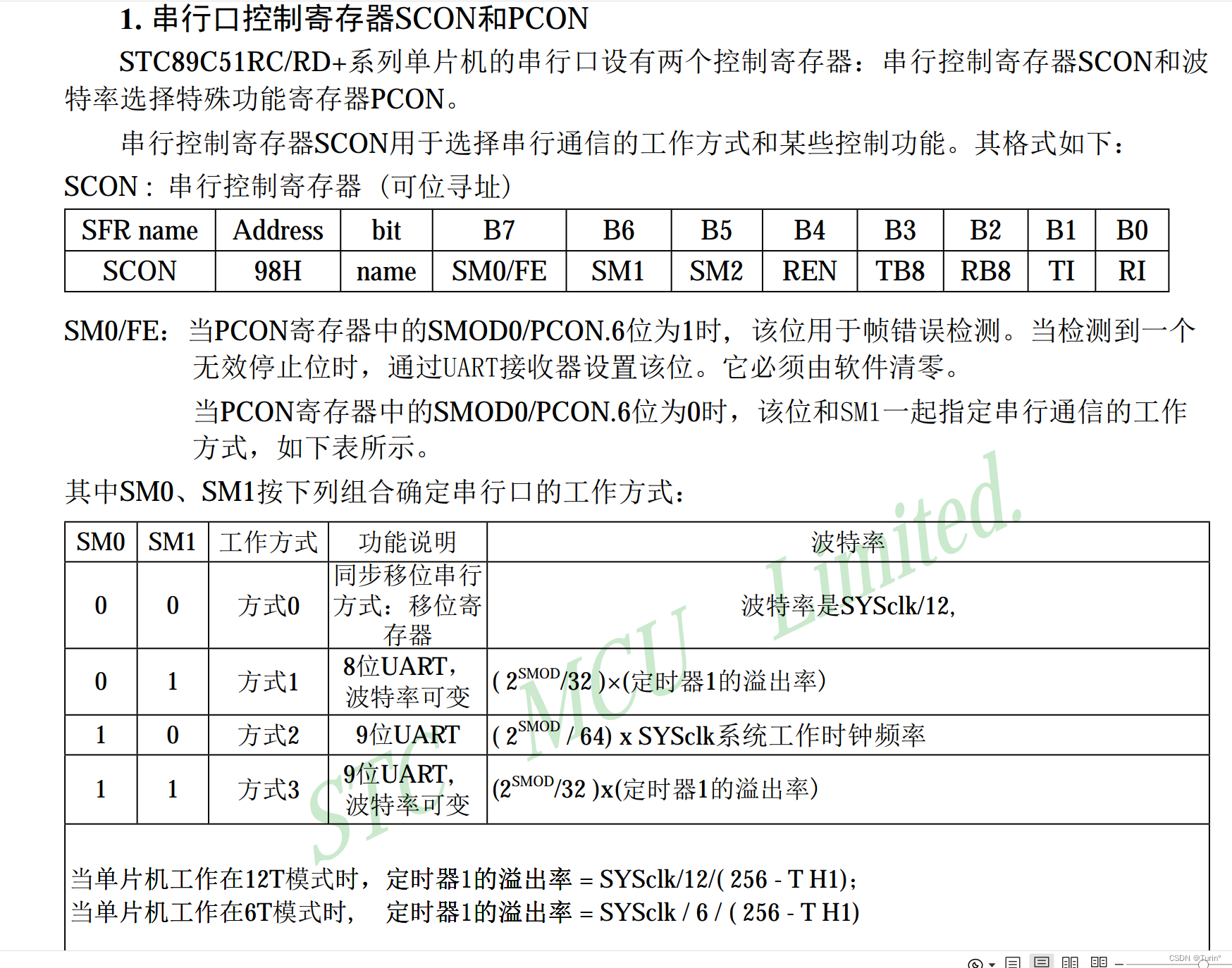

三、串（行）口通信相关寄存器

#串口通信的寄存器解释

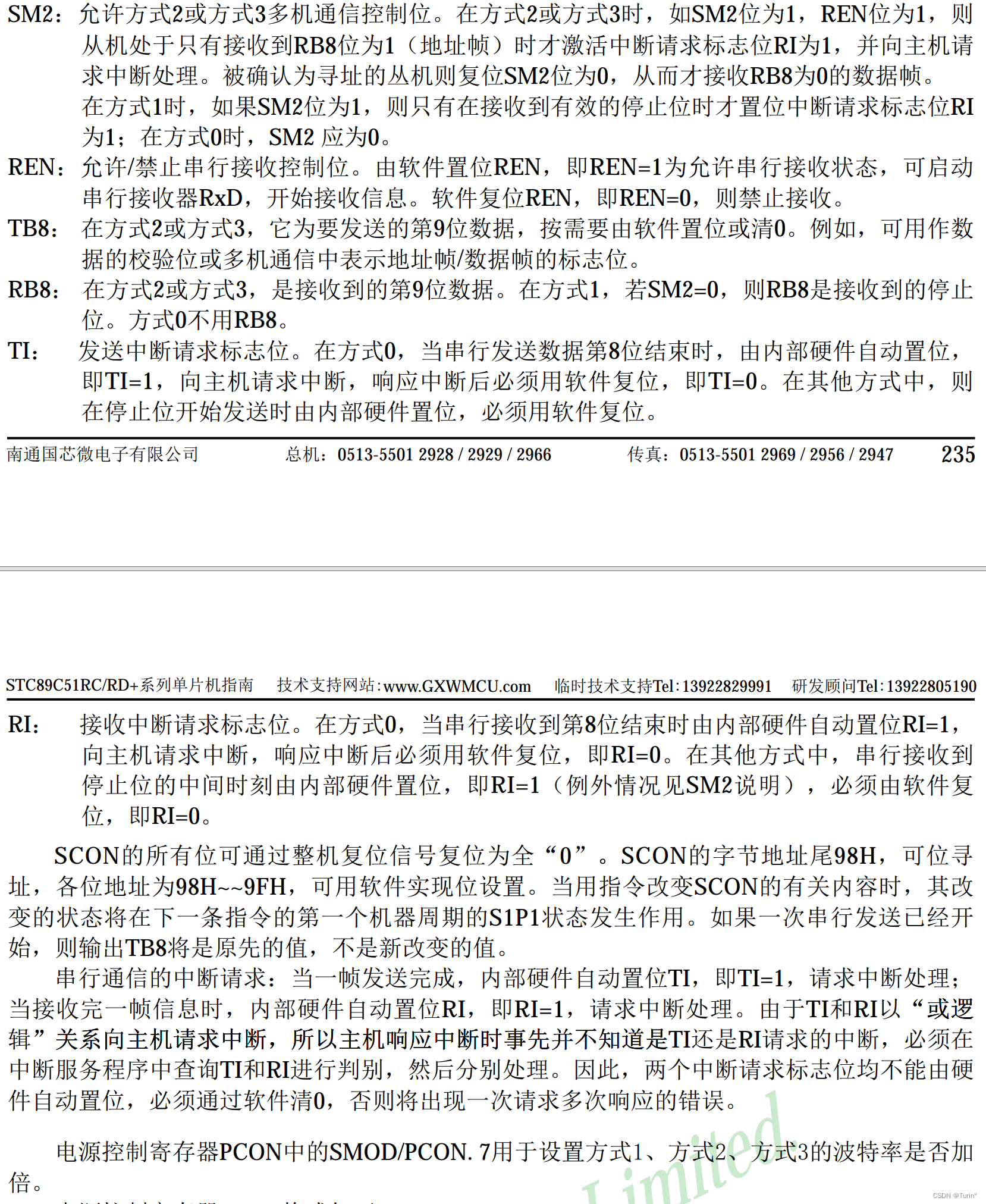

SCON:串行控制寄存器

  • SMO/FE：当PCON为1，FE生效，用于帧检测，当PCON为0，SM0生效，与SM1共同作用
  • 这里我们选择工作方式1，SM0=0,SM1=1，SM2=0（没有用到停止位），REN=0（暂不接收数据）,TB8=0,RB8=0,T1=0（方式1），RI=0(在收到一个Byte的数据时RI会自动置1);
  • SCON = 0x40;

ps:主机响应中断不能判断是接收还是发送中断，必须在中断服务程序中判断TI和RI的值

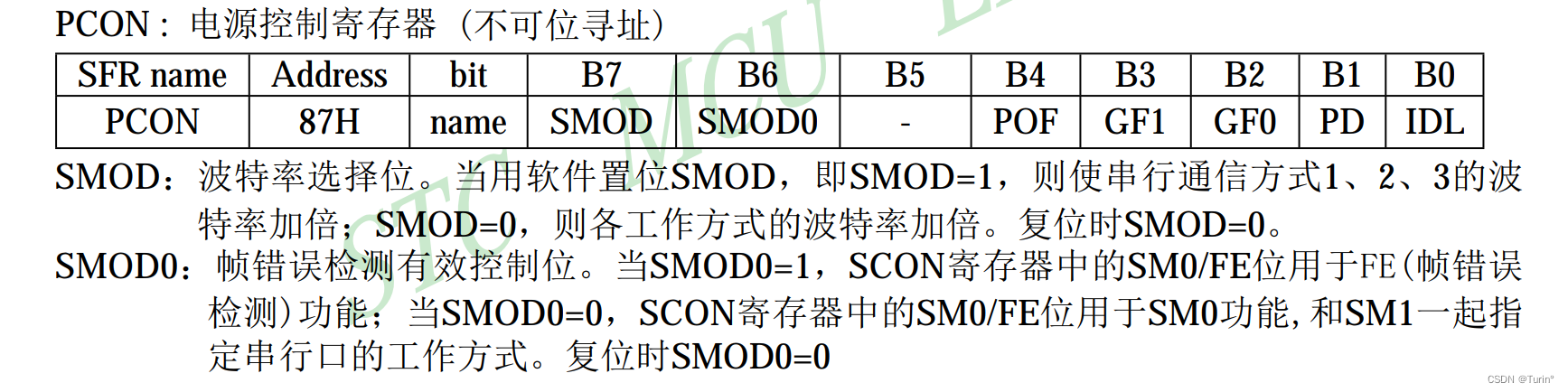

PCON:波特率选择寄存器

  • 由常用串口软件如：stp-isp进行计算

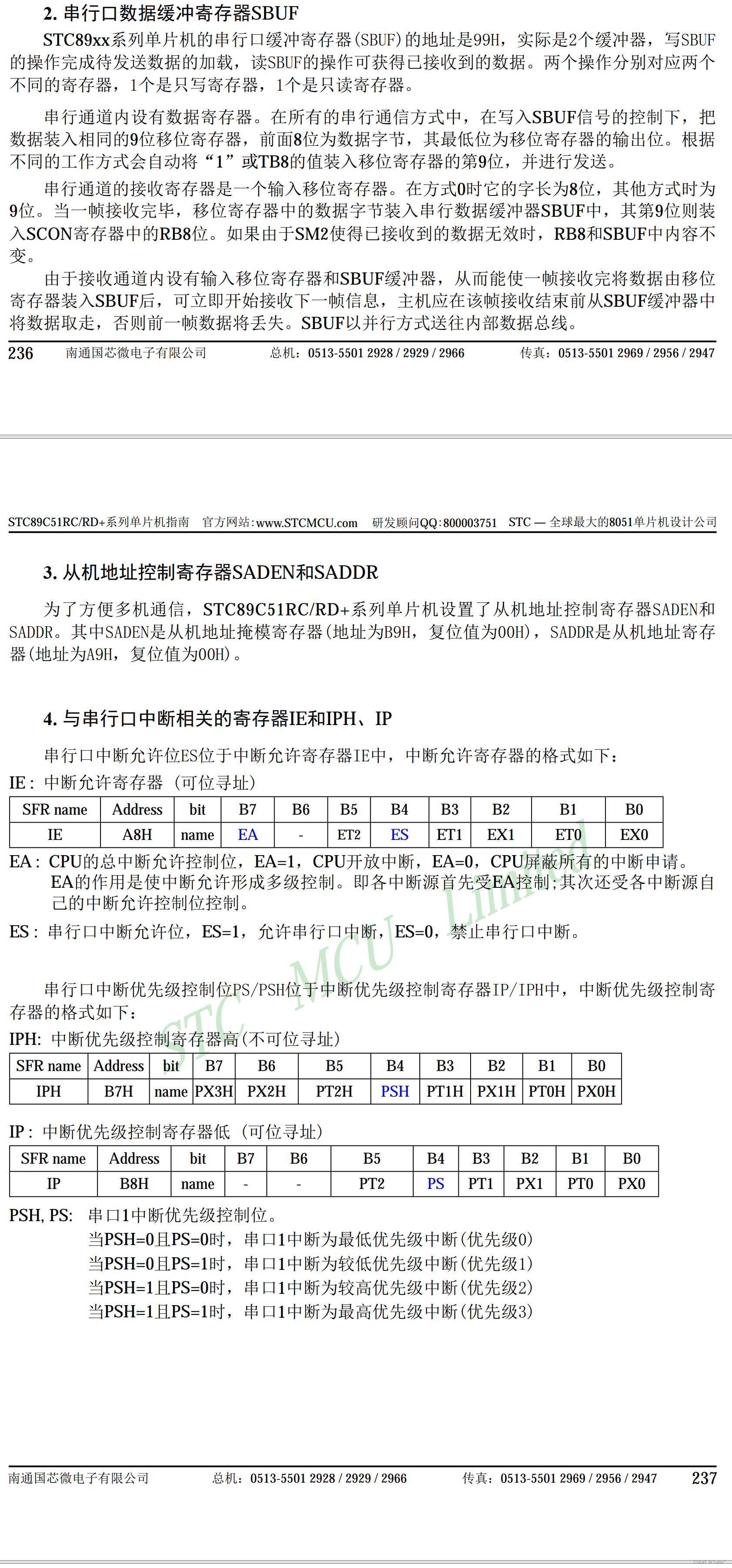

SBUF:数据缓冲寄存器

  • 通过程序，控制SBUF的内容，实现电脑端和单片机端的双向通信数据传输

<代码部分>

一、串口向电脑端发送数据

UART.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
#include <REGX52.H>

/**
  * @brief 	串口初始化，//4800bps@11.0592MHz
  * @param  无
  * @retval 无

  */

void UART_Init()//串口初始化
{//波特率：通信双方约定的通信速率
		SCON=0x40;
		PCON &= 0x7F;		//波特率不倍速
		TMOD &= 0x0F;		//设置定时器模式
	  TMOD |= 0x20;		//设置定时器模式
	  TL1 = 0xFA;			//设置定时初始值
	  TH1 = 0xFA;			//设置定时重载值
   	ET1 = 0;			//禁止定时器中断
		TR1 = 1;			//定时器1开始计时
}

/**
  * @brief 	串口发送一个字节数据
  * @param  Byte 要发送的一个字节数据
  * @retval 无

  */
void UART_SendByte(unsigned char Byte)
{
		SBUF=Byte;//发送缓存器中的数据为Byte
		while(TI==0);//发送完数据后，电脑端接收，然后TI=1，跳过while循环
		TI=0;//每次发送完数据,程序置0
}

main.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include <REGX52.H>
#include "Delay.h"
#include "UART.h"

unsigned char Sec;

void main()
{
		UART_Init();
		while(1)
		{
				UART_SendByte(Sec);
				Sec++;
				Delay(1000);
		}
}

二、电脑通过串口控制LED

UART.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
#include <REGX52.H>

/**
  * @brief 	串口初始化，//4800bps@11.0592MHz
  * @param  无
  * @retval 无

  */

void UART_Init()//串口初始化
{//波特率：通信双方约定的通信速率
		SCON=0x50;
		PCON &= 0x7F;		//波特率不倍速
		TMOD &= 0x0F;		//设置定时器模式
	  TMOD |= 0x20;		//设置定时器模式
	  TL1 = 0xFA;			//设置定时初始值
	  TH1 = 0xFA;			//设置定时重载值
   		ET1 = 0;			//禁止定时器中断
		TR1 = 1;			//定时器1开始计时
		EA=1;//启动所有中断
		ES=1;//启动串口中断
}

//自动重装

/**
  * @brief 	串口发送一个字节数据
  * @param  Byte 要发送的一个字节数据
  * @retval 无

  */
void UART_SendByte(unsigned char Byte)
{
		SBUF=Byte;
		while(TI==0);
		TI=0;
}

/*串口中断函数模板
void UART_Routine() interrupt 4
{
		if(RI==1)// 接收 中断
		{
				RI=0;
		}
}
*/

main.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
#include <REGX52.H>
#include "Delay.h"
#include "UART.h"

void main()
{
		UART_Init();
		while(1)
		{

		}
}

//
void UART_Routine() interrupt 4 //带上interrupt 4表示UART_Routine()为中断服务子函数
{
		if(RI==1)// 接收 中断
		{
				P2=~SBUF;
				UART_SendByte(SBUF);//这里，单片机接收电脑端发送的数据，一个函数不能既在主函数里出现，也在中断中出现
				RI=0;//程序置0
		}
}

总结：UART：同步双向，即向电脑端发送数据，也可接收电脑端发送的数据，通过内部程序执行相应的任务
