一、锁相环的原理与应用

参考文章：【STM32】知识补充 锁相环原理与应用解析_stm32数字锁相-CSDN博客

什么是锁相环 (PPL)

锁相环是一种闭环反馈控制系统. 用于生成与输入信号同步且相位相同的输出信号. 它的核心功能是在输入信号的相位变化时, 自动调整输出信号以保持同步. 这使得锁相环成为了一种理想的频率和相位控制技术.

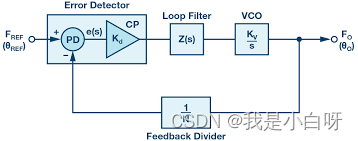

锁相环的基本组成

锁相环主要由以下几个部分组成:

  • 相位比较器 (Phase Detector): 相位比较器负责比较输入信号和反馈信号的相位差, 并将其转换为电压信号
  • 低通滤波器 (Low-Pass Filter): 低通滤波器对相位比较器的输出信号进行滤波, 以消除高频噪声和相位抖动
  • 电压控制振荡器 (Voltage-Controlled Oscillator): 根据低通过滤波器的输出电压调整输出信号的频率和相位
  • 反馈分频器 (Feedback Divider): 反馈分频器对 VCO 的输出信号进行分频处理, 并将其反馈给相位比较器
