一、ADC采集系统

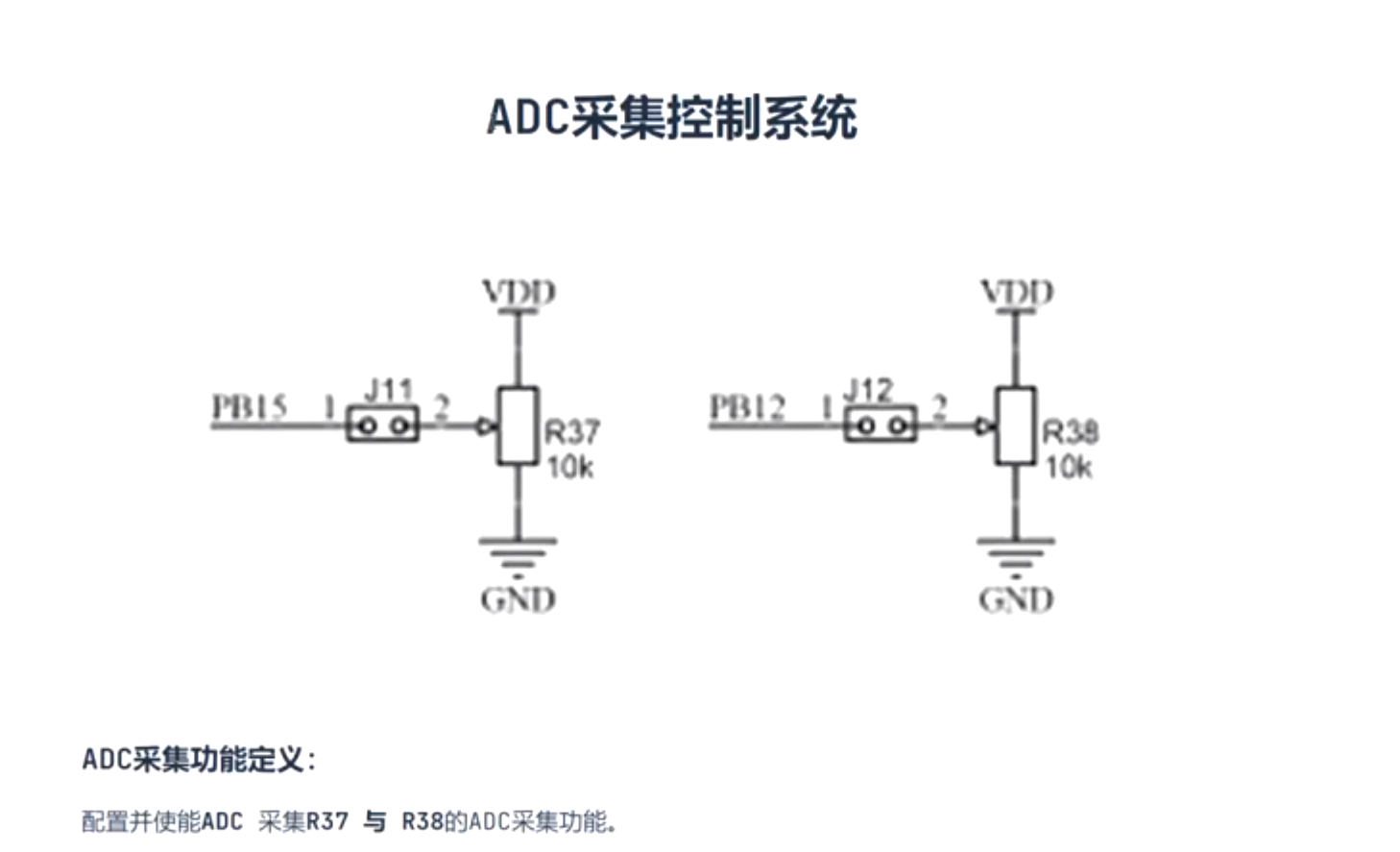

1. ADC通道(外部电路)

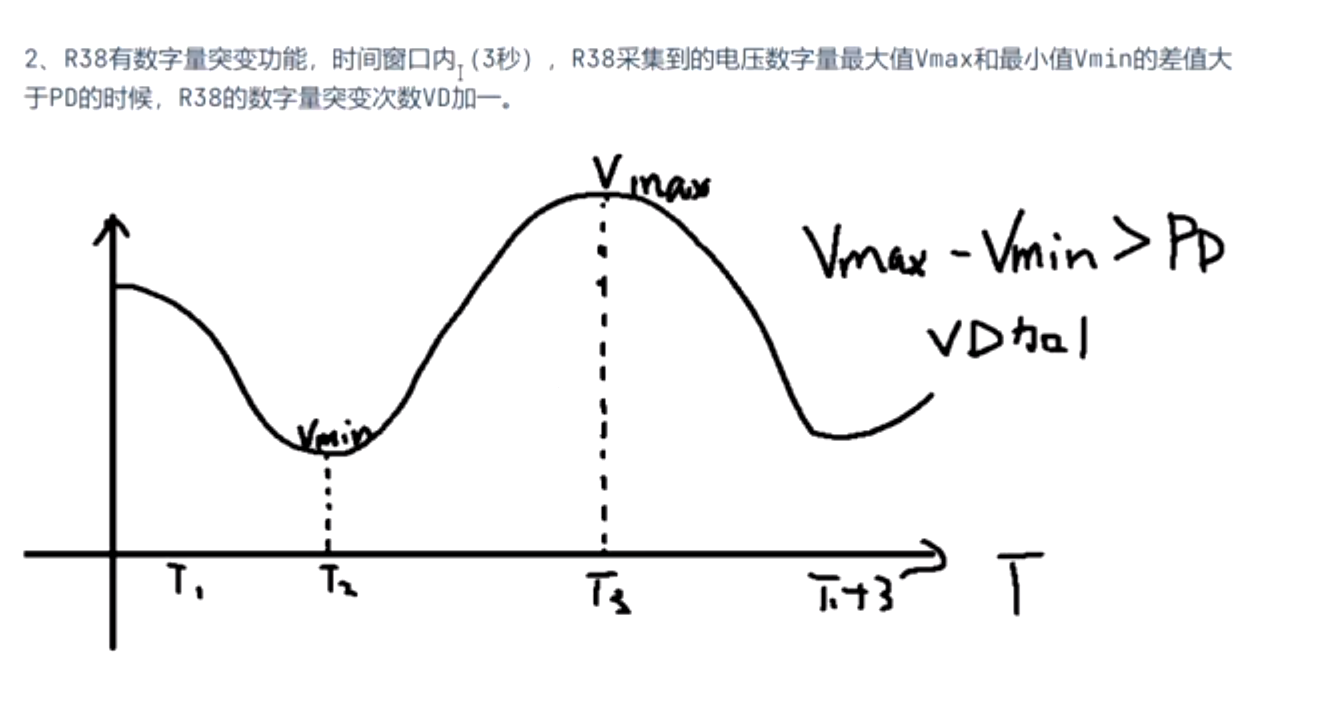

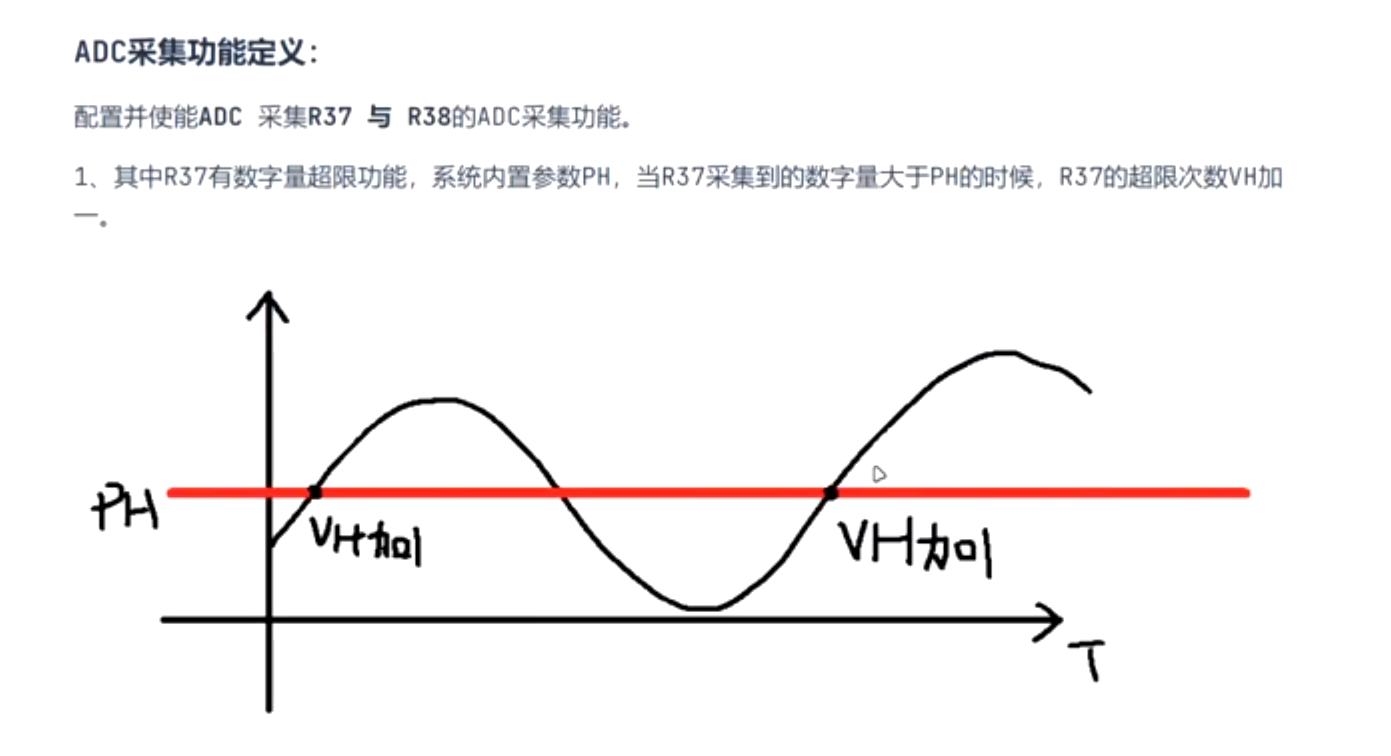

2. 功能要求

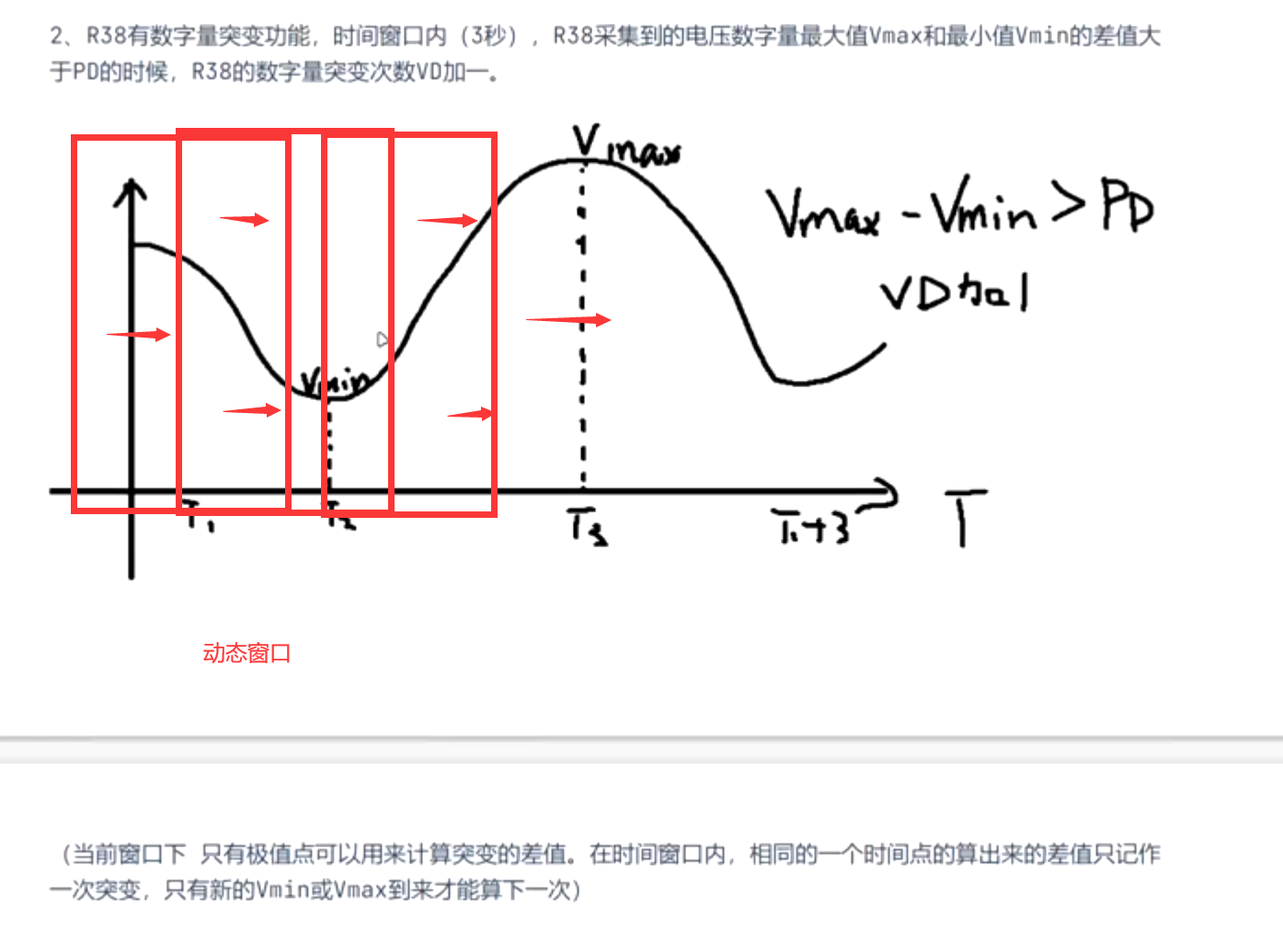

3. 动态窗口

"动态"的含义：3秒的实时采集窗口随着时间自行移动，adc采集的值动态实时更新在3s的窗口数据内

二、功能实现

1. ADC解算

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
uint32_t dma_buff[2][30];//双通道DMA
float adc_value[2];

void adc_proc()
{
	for(uint8_t i=0;i<30;i++)
	{
		adc_value[0] += (float)dma_buff[0][i];
		adc_value[1] += (float)dma_buff[1][i];
	}

    //10进制模拟量电压
	//adc_value[0] = adc_value[0] / 30 *3.3f / 4096;
	//adc_value[1] = adc_value[1] / 30 *3.3f / 4096;

    //不对分辨率和参考电压进行解算
    //16进制数字量电压
	adc_value[0] = adc_value[0] / (30+1);
	adc_value[1] = adc_value[1] / (30+1);
}

2. LCD底层实现

2.1 变量定义

1
2
3
uint8_t lcd_disp_mode;//lcd显示模式
uint16_t ph_value;//PH值
uint16_t pd_value;//PD值

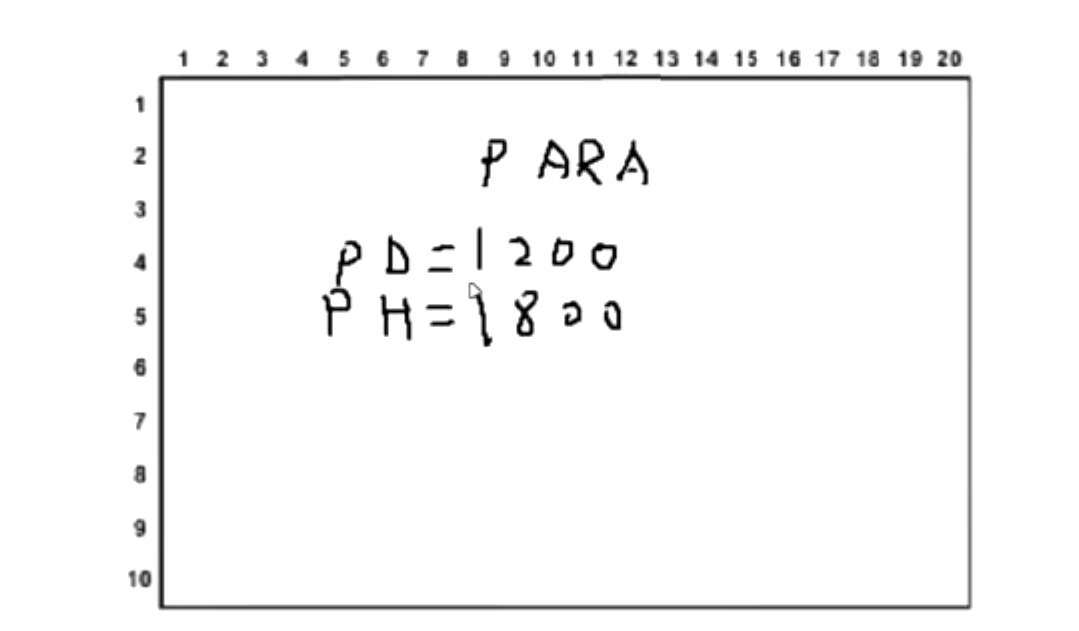

参数界面

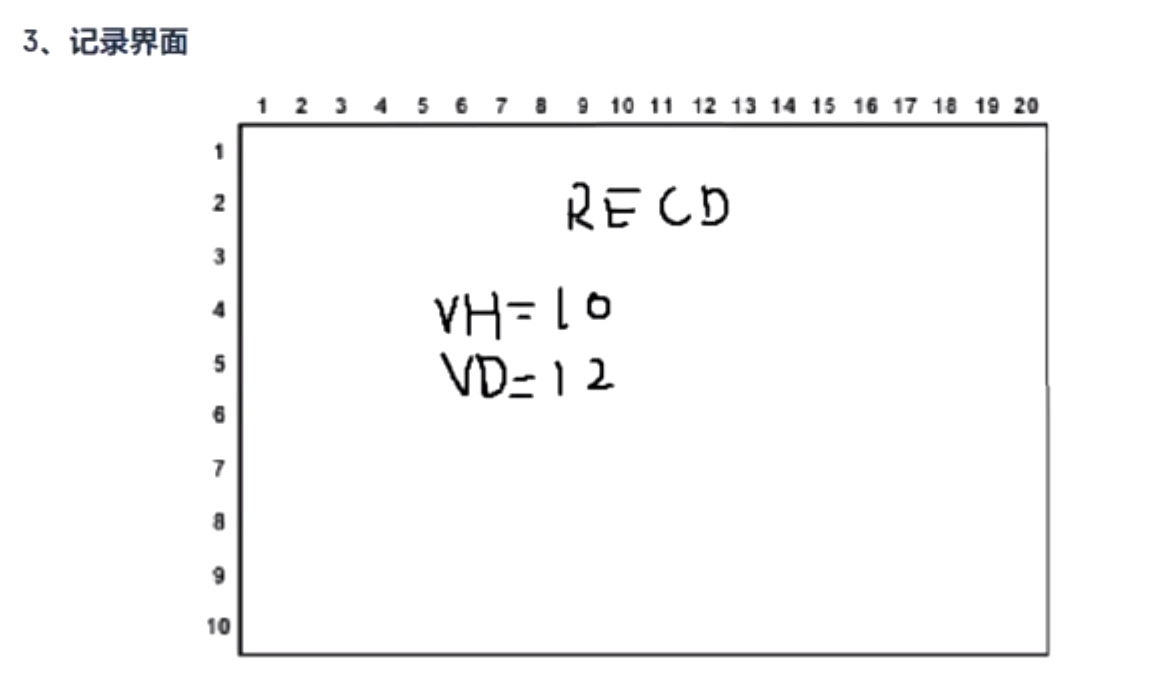

记录界面

2.2 LCD进程

由于4T官方提供的LCD底层驱动，当显示的数据位数增加时，显示的位数会增加，但是当位数减小时，却不能对旧的数据进行清空。

所以这里用“空格”来覆盖刷新，达到位数减小显示缩减的效果。

1
2
3
4
5
6
7
8
9
10
11
12
void lcd_proc()
{
    switch(lcd_disp_mode){
        case 0:
            	LCD_Sprintf(Line1,"        DATA");
            	LCD_Sprintf(Line3,"   R37:%d    ",(int)adc_value[0]);
            	LCD_Sprintf(Line4,"   R38:%d    ",(int)adc_value[1]);
            break;
        case 1:

    }
}

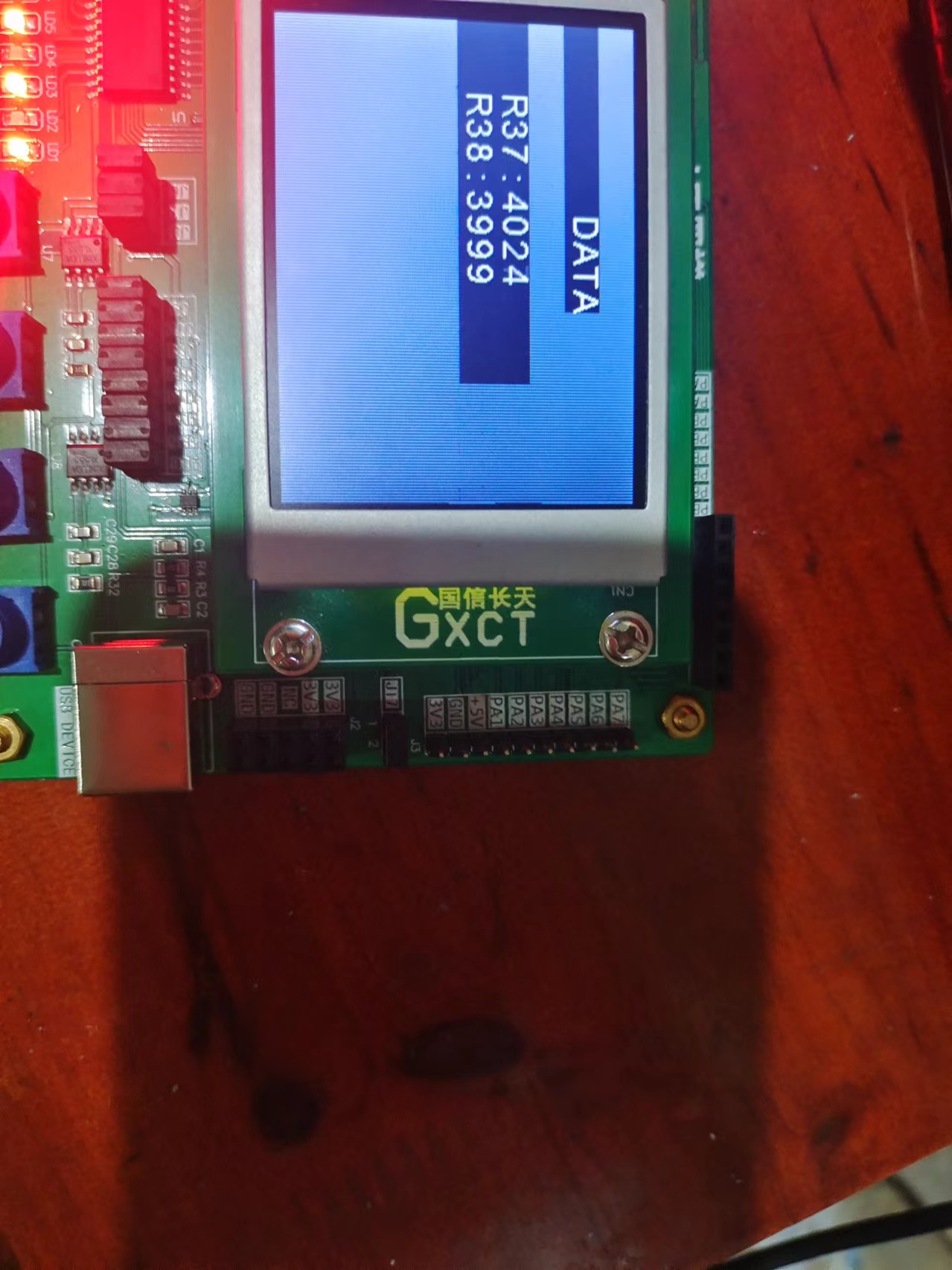

#LCD背光 问题

现象：如图所示，只有在对LCD写入的片段，LCD才有正常的背景

原因：未对LCD进行初始化清屏

1
2
3
4
5
6
7
 /* USER CODE BEGIN 2 */
system_init();
LCD_Init();
LCD_Clear(Black);
LCD_SetTextColor(White);
LCD_SetBackColor(Black);
scheduler_init();

来源：lcd.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
/*******************************************************************************
* Function Name  : LCD_Clear
* Description    : Clears the hole LCD.
* Input          : Color: the color of the background.
* Output         : None
* Return         : None
*******************************************************************************/
void LCD_Clear(u16 Color)
{
    u32 index = 0;
    LCD_SetCursor(0x00, 0x0000);
    LCD_WriteRAM_Prepare(); /* Prepare to write GRAM */
    for(index = 0; index < 76800; index++)
    {
        LCD_WR_DATA(Color);
    }
}

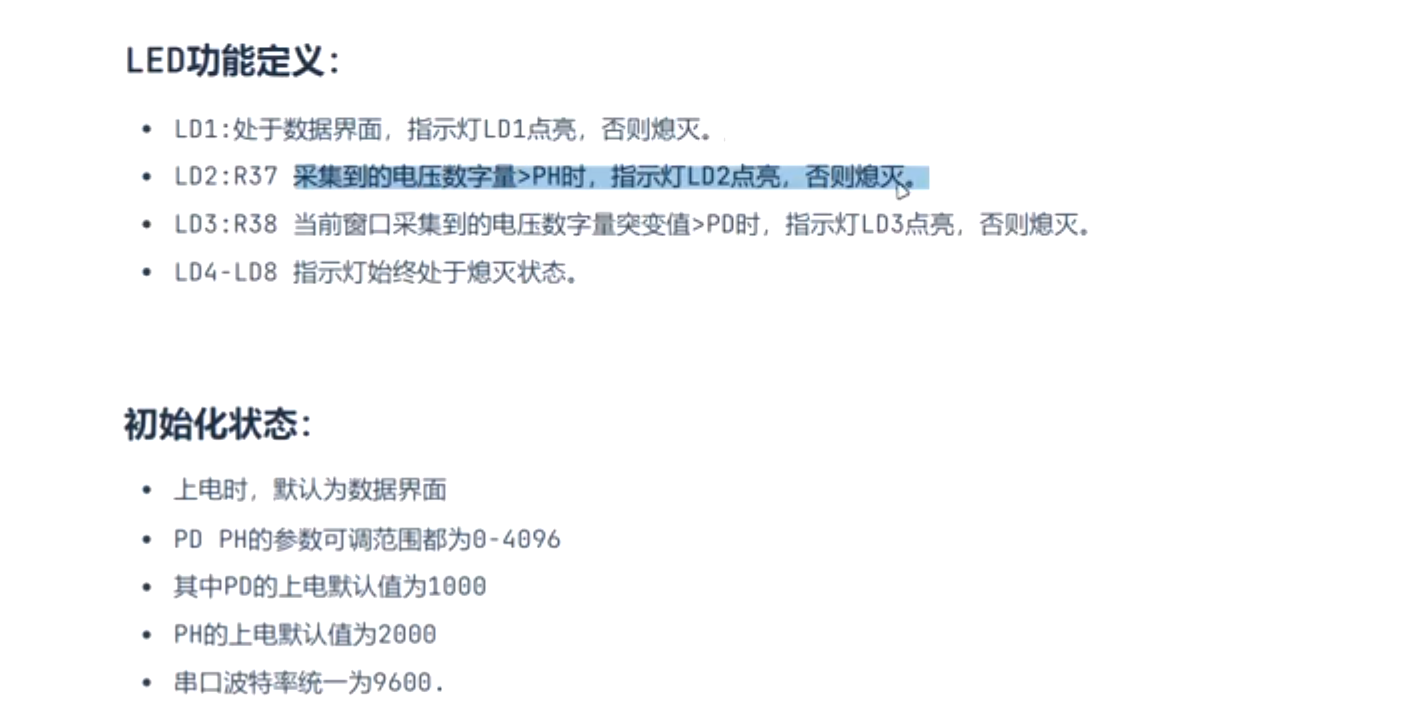

2.3 LED功能和初始化状态

2.4 LCD底层完整代码实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
#include "bsp_system.h"

uint8_t lcd_disp_mode;    // lcd显示模式
uint16_t ph_value = 2000; // PH值
uint16_t pd_value = 1000; // PD值
uint16_t vh_value;        // PH值
uint16_t vd_value;        // PD值

/**
 * @brief  格式化字符串并显示在指定的LCD行上。
 *
 * 该函数接受一个行号和一个格式化字符串（类似于printf），
 * 格式化字符串后，将其显示在LCD的指定行上。
 *
 * @param  Line    要显示字符串的LCD行号。
 * @param  format  格式化字符串，后跟要格式化的参数。
 *
 * 该函数内部使用 `vsprintf` 来格式化字符串，然后
 * 调用 `LCD_DisplayStringLine` 在LCD上显示格式化后的字符串。
 *
 * 示例用法:
 * @code
 * LcdSprintf(0, "Temperature: %d C", temperature);
 * @endcode
 */
void LcdSprintf(uint8_t Line, char *format, ...)
{
    char String[21];                     // 缓冲区用于存储格式化后的字符串
    va_list arg;                         // 参数列表用于存储可变参数
    va_start(arg, format);               // 使用格式化字符串初始化参数列表
    vsprintf(String, format, arg);       // 格式化字符串并存储在缓冲区中
    va_end(arg);                         // 清理参数列表
    LCD_DisplayStringLine(Line, String); // 在LCD的指定行显示格式化后的字符串
}

void lcd_proc()
{
    switch (lcd_disp_mode)
    {
    case 0: //测量界面
        LcdSprintf(Line1, "        DATA");
        LcdSprintf(Line3, "   R37:%d    ", (int)adc_value[0]);
        LcdSprintf(Line4, "   R38:%d    ", (int)adc_value[1]);
        break;
    case 1: //参数界面
        LcdSprintf(Line1, "        PARA");
        LcdSprintf(Line3, "   PH:%d    ", ph_value);
        LcdSprintf(Line4, "   PD:%d    ", pd_value);
        break;
    case 2: //参数界面
        LcdSprintf(Line1, "        RECD");
        LcdSprintf(Line3, "   VH:%d    ", vh_value);
        LcdSprintf(Line4, "   VD:%d    ", vd_value);
        break;
    }
}

3. 按键底层

uwTick：在Systick（系统滴答定时器）中断中自增，可以用作单片机运行的时间戳

HAL库与Cubemx系列|Systick-系统滴答定时器详解-腾讯云开发者社区-腾讯云 (tencent.com)

3.1 按键处理进程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
uint8_t ph_pd_flag; //参数修改切换标志位

/**
 * @brief 按键处理函数
 *
 * 该函数用于扫描按键的状态，并更新按键按下和释放的标志
 */
void key_proc(void)
{
	// 读取当前按键状态
	key_val = key_read();
	// 计算按下的按键（当前按下状态与前一状态异或，并与当前状态相与）
	key_down = key_val & (key_old ^ key_val);
	// 计算释放的按键（当前未按下状态与前一状态异或，并与前一状态相与）
	key_up = ~key_val & (key_old ^ key_val);
	// 更新前一按键状态
	key_old = key_val;

	if (key_down == 3)
	{
		if (lcd_disp_mode == 1)
		{
			ph_pd_flag ^= 1;	//参数选择标志位取反
		}
		else if(lcd_disp_mode == 2)
		{
			key_tick = uwTick; //记录按键按下时的时间
		}
	}

	if(key_up == 3)
	{
		if(lcd_disp_mode == 2)
		{
			if(uwTick - key_tick > 2000)
			{
				key_tick = 0;		//清理按键时间戳
				vd_value = vh_value = 0;
			}
		}
	}

	switch (key_down)
	{
		case 4:
			if (++lcd_disp_mode == 3)//模式切换
			{
				lcd_disp_mode = 0;
			}
			break;
		case 1:
			if (lcd_disp_mode == 1)//参数切换界面s
			{
				//创建一个指针，根据参数选择标志位切换指向
				//这样，使用逻辑语句和一个指针变量就可以实现对两个参数的地址指向->数据内容更改
				uint16_t *p = (ph_pd_flag) ? &ph_value : &pd_value;
				*p += 100;

				if (*p > 4096)
				{
					*p = 4096;
				}
			}
			break;
		case 2:
			if (lcd_disp_mode == 1)
			{
				uint16_t *p = (ph_pd_flag) ? &ph_value : &pd_value;
				*p -= 100;
				if (*p == 65536 - 100)
				{
					*p = 0;
				}
			}
			break;
	}
}

4. adc采集

4.1 变量定义

1
2
3
4
5
6
7
8
9
10
11
12
#include "adc_app.h"

uint32_t dma_buff[2][30];//DMA接收缓存
float adc_value[2];//ADC采样数组

#define WINDOWS_SIZE 3000 //动态窗口的大小为3秒

adc_data_t adc_buffer[BUFFER_SIZE];//adc采集周期为100ms,动态窗口大小为3s
int buffer_start = 0;//头指针
int buffer_end = 0;//尾指针

uint8_t vd_flag;//标志位，表示当前窗口内是否检测到突变

4.2 添加数据到动态串口（缓冲区）

本例中,ADC采样的环形缓冲区比较特殊，具备动态时间窗口的特性

  • 和一般的环形缓冲区一样，具备头指针和尾指针的概念，环形存取数据。
  • 缓冲区具备“时间窗口”的概念，那么就要让缓冲区中最老的数据，存在时间不能超过三秒，超过则移除（实际上是写指针移位，相当于队这个无用的数据不再进行读取，环形缓冲区中读取数据，就相当于将这个数据移除缓存区，因为索引指针不会再指向这个数据。）
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
/**
  * @brief			添加adc采集数据，当前时间到adc缓冲区(环形)
  * @param			adc采集数据，当前时间，指定的buffer
  * @retval 		无
  */
void add_adc_data(uint32_t adc,uint32_t current_time,adc_data_t *buffer)
{
	buffer[buffer_end].timestamp = current_time;//记录当前时间到尾指针指向的缓冲区
	buffer[buffer_end].adc = adc;//记录adc采集值到尾指针指向的缓冲区

	buffer_end = (buffer_end + 1) % BUFFER_SIZE;//表示尾指针自加，0~30

	if(buffer_end == buffer_start)// 如果缓冲区满了，调整buffer_start，使得窗口始终保持在3秒内
	{
		buffer_start = (buffer_start + 1) % BUFFER_SIZE;//头指针移位
	}

	//判断当前时间是否超过窗口时间戳3秒，即操作时间超过3秒,// 移除超出3秒窗口的数据
	while((current_time - buffer[buffer_start].timestamp > WINDOWS_SIZE))
	{
		buffer_start = (buffer_start + 1) % BUFFER_SIZE;//头指针移位
	}
}

4.3 检查缓冲区的突变

对当前窗口进行极大值，极小值的检测。

注意区分极大值，极小值和最大值最小值的区别。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
/**
  * @brief			检测当前窗口是否发生ADC突变
  * @param			突变计数，adc缓冲区
  * @retval 		无
  */
void check_adc_sudden_change(uint16_t *sudden_change_count,adc_data_t *buffer)
{
	uint16_t f_max = buffer[buffer_start].adc;
	// uint16_t f_min = buffer[buffer_end].adc;
	uint16_t f_min = buffer[buffer_start].adc;

	int index = buffer_start;

	while(index != buffer_end)//读取完整个环形缓冲区
	{
		//极大值
		if(buffer[index].adc > f_max)
		{
			f_max = buffer[index].adc;
		}
		//极小值
		if(buffer[index].adc < f_min)
		{
			f_min = buffer[index].adc;
		}
		//指针加1
		index = (index + 1) % BUFFER_SIZE;
	}

	uint16_t diff = f_max - f_min;

	//检测ADC突变
	if(diff < pd_value)
	{
		vd_flag = 1;
	}
	else if(vd_flag == 1)
	{
		vd_flag = 0;
		(*sudden_change_count) ++;
	}

	ucLed[2] = (diff > pd_value)?1:0;
}

4.4 ADC解析进程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
void adc_proc()
{
	uint32_t Time_tick = HAL_GetTick();	//获取当前时间

	static uint8_t vh_flag;//超限标志位

	//对adc1,adc2两个adc通道进行数据采集
	for(uint8_t i=0;i<30;i++)
	{
		adc_value[0] += (float)dma_buff[0][i]; //采集30次
		adc_value[1] += (float)dma_buff[1][i]; //采集30次
	}

	adc_value[0] = adc_value[0] / (30 + 1); //采集30后，但是累加值是(30+1)次，因为采集30次之前本身adc_value[0]就有值
	adc_value[1] = adc_value[1] / (30 + 1); //否则会出现如采集到的ADC值大于4096的现象

	add_adc_data(adc_value[0],Time_tick,adc_buffer);//将adc采集值写入缓冲区
	check_adc_sudden_change(&vd_value,adc_buffer);//判断是否发生值突变

	if(adc_value[1] < ph_value)
	{
		vh_flag = 0; //当adc_value小于参数时，标志位才会置0
	}
	else if(vh_flag == 0) // adc_value大于参数且标志位为0
	{
		vh_flag = 1;//标志位置1
		vh_value++;	//超限次数加1
	}
}

5. LED底层

5.1 LED显示进程

1
2
3
4
5
6
7
8
9
10
11
12
13
14
/**
 * @brief LED 显示处理函数
 *
 * 每次调用该函数时，LED 灯根据 ucLed 数组中的值来决定是开启还是关闭
 */
void led_proc(void)
{
    // 显示当前 Led_Pos 位置的 LED 灯状态
    ucLed[0] = (lcd_disp_mode == 0);//当前界面为数据采集时LED1点亮
    ucLed[1] = adc_value[1] > ph_value ? 1 : 0;
    //ucLed[2] = (adc_value[0] > pd_value);//放入窗口突变判断中

    led_disp(ucLed);
}

6. 串口通信

6.1 串口通信进程

sscanf:

  • sscanf 是一个格式化输入函数，主要用于从字符串中提取数据。
  • 它按照指定的格式读取输入字符串，并将解析后的数据存储到指定的变量中。
  • 语法：int sscanf(const char *str, const char *format, ...)

strcmp:

  • strcmp 是一个字符串比较函数，用于比较两个字符串是否相等。
  • 它返回一个整数，表示两个字符串的字典顺序。
  • 语法：int strcmp(const char *str1, const char *str2)
  • 返回值：
    • 小于 0：str1 小于 str2
    • 等于 0：str1 等于 str2
    • 大于 0：str1 大于 str2

总结：

sscanf：将stream内容取出，并根据入口参数的格式化过滤内容，取出数据

strcmp：比较两个字符串的内容

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
void uart_proc(void)
{
	if(ringbuffer_is_empty(&usart_rb)) return;
	// 从环形缓冲区读取数据到读取缓冲区
	ringbuffer_read(&usart_rb, usart_read_buffer, usart_rb.itemCount);

	uint16_t value;
	uint16_t *p = NULL;//创建一个空指针

    // 解析串口数据，如果匹配，那么将解释后的数据存入value中
	if(sscanf((const char*)usart_read_buffer,"$PD(%hu)",&value) == 1)
	{
        // 指针指向pd_value
		p = &pd_value;
	}
	else if(sscanf((const char*)usart_read_buffer,"$PH(%hu)",&value) == 1)
	{
        // 指针指向ph_value
		p = &ph_value;
	}
	else if(strcmp((const char*)usart_read_buffer,"#VH") == 0)
	{
		printf("VH:%d\n",vh_value);
	}
	else if(strcmp((const char*)usart_read_buffer,"#VD") == 0)
	{
		printf("VD:%d\n",vd_value);
	}

    // 判断参数范围是否合法
	if(value < 4096)
	{
        // 通过指针解引用修改数据
		*p = value;
	}

    // 清空缓冲区
	memset(usart_read_buffer, 0, sizeof(uint8_t) * BUUFER_SIZE);
}
